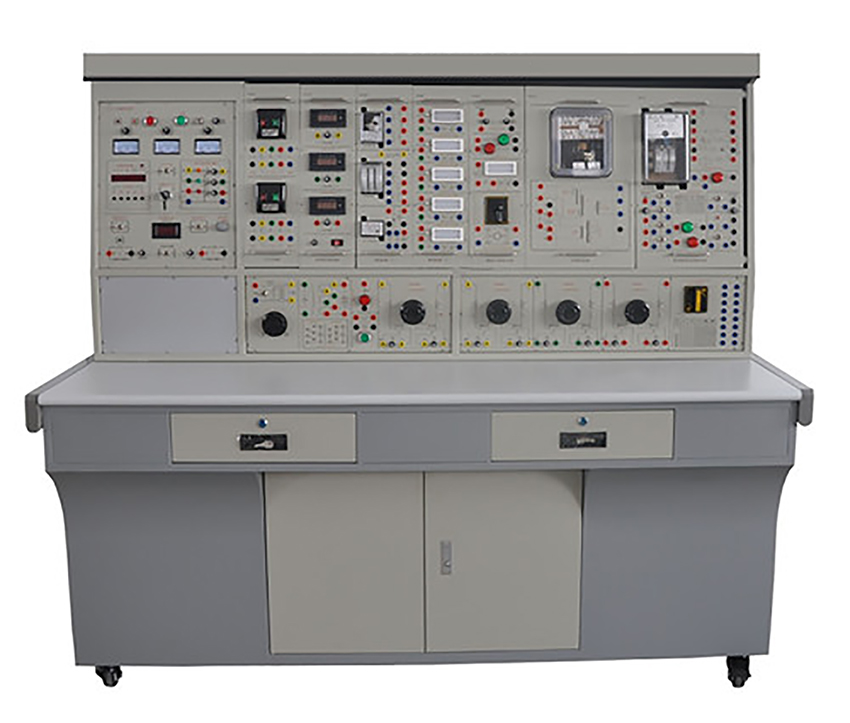

DYDT-JD21电力系统继电保护实验台

      DYDT-JD21电力系统继电?；な笛樘?rdquo;是综合了目前高等院?！都痰绫；ぁ贰ⅰ兜缙璞浮?、《自动装置》、《工厂供电》、《电力系统微机?；ぁ返榷嗝抛ㄒ悼纬讨械慕萄谌?，结合生产实际应用和发展，设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电?；?、电气二次控制回路及自动装置等教学内容进行操作实验，能以真实直观的实验教学形式对学生进行专业技能训练。本装置的优点是设备器件利用率高，实验教学系统性强，占用实验场地少，性价比高等优点。
装置采用挂件式结构，可根据实验内容进行组合，安装使用方便。实验仪表精度高，具有数字化、智能化及人机对话等功能，用户根据需要进行选择。装置对控制屏及测量部件所涉及的电源、仪器仪表等均采取可靠的?；ぃ被股柚昧丝煽康娜松戆踩；ぬ逑?，避免因学生在实验中的误操作而造成实验系统的损坏和人身伤害。
二、特 点
1. 综合性强　综合了目前国内各类院校中《电力自动化》及《继电?；ぁ返瓤纬痰氖笛橄钅?。
2. 适应性强　能满足各类院校《电力自动化》和《继电?；ぁ废喙乜纬痰氖笛榻萄б螅笛榈纳疃扔牍愣瓤筛菔导市枰髁榛畹髡?。本装置采用组件式挂箱结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3. 整套性强　该装置从仪器仪表、专用电源、继电器及其它实验部件到实验连接专用导线等均配套齐全，所提供部件的性能、规格等均能满足实验的需要。
4. 直观性强　各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确、操作、维护方便。
5. 科学性强　装置占地面积较少，节约了实验用房，减少基建投资；配套的继电器及其设备均采用电力系统自动化及继电?；ぷ爸弥惺导视τ玫南殖∩璞?，真实性强，并均经特殊设计。装置外形整齐美观，能改善实验环境；电力自动化及继电?；な笛槟谌莘岣?，设计合理，除了加深理论知识外，还为学生走向社会，从事发电厂、变电所、工矿企业的供配电工作，继电?；は低车纳杓?、安装、调试、检修等，打下良好的基础。测量仪表采用数字式、智能化及人机对话等相结合，能满足实验教学的需要，使实现装置测量手段的现代化；设有定时器报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。
6. 安全性强　控制屏供电隔离（浮地设计），并设有内、外电压型漏电?；ぷ爸?，确保操作者的安全；各电源输出均有监视及短路保护等功能，使用方便；各测量仪表均有?；すδ堋Ｕ鬃爸镁纳杓?，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良。所有这些功能均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。
7. 开放性强 提供RE-8000智能变配电监控系统应用软件运行环境。提供103、104规约代码，便于教师、学生二次开发新程序。
三、技术性能
1. 输入电源：三相四线　380V±10%　50Hz
2. 工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃） 海拔＜4000m
3. 装置容量：＜1.5kVA
4. 外形尺寸：187cm×73cm×166cm
四、装置的配备
本装置将实验所需的交流电源、高压直流电源、交流测量仪表、直流测量仪表、电子秒表、各种规格的负载电阻及各种规格的继电器等有机地结合在一起，配套齐全。用户不需要购买任何配套设备，即可完成所有实验。
本装置由控制屏、实验桌及实验组件等组成。采用不同的挂件组合即可完成不同的实验内容。
五、实验项目
(一)继电器特性实验
1) 电磁型电流继电器实验
2) 电磁型电压继电器实验
3) 电磁型时间继电器实验
4) 信号继电器实验
5) 中间继电器实验
6) 负序电压继电器实验
7) 冲击继电器特性实验
8) 差动继电器特性实验
9) 整流型方向阻抗继电器特性实验
10) 反时限过流继电器特性实验
(二)继电保护实验及综合实验
1) 6-10KV线路过电流?；な笛?br /> 2) 低电压起动过电流保护及过负荷?；な笛?br /> 3) 复合电压起动过电流?；な笛?br /> 4) 电流闭锁电压速断?；な笛?br /> 5) 发电机过电压?；な笛?br /> 6) 单侧电源辐射式输电线路三段式电流?；な笛?br /> 7) 功率方向过流保护实验
8) 双绕组变压器差动?；な笛?br /> 9) 三绕组变压器差动保护实验
10) 距离?；ぜ敖锥问椒较蚓嗬氡；ふㄊ笛?br /> 11) 模拟系统正常、最大、最小运行方式实验
12) 模拟系统三相短路、单相短路实验
13) 反时限过流?；ざ魈匦允笛?br /> 14) 反时限?；じ鞅淞抗叵堤匦允笛?br /> 15) 三段式电流?；な笛?br /> (三)电气二次控制回路实验
1) 重复动作手动复归中央音响信号装置实验
2) 重复动作自动复归中央音响信号装置实验
3) 具有灯光和音响监视的断路器控制回路实验
4) 方向距离?；ぜ岸慰刂苹芈肥笛?br /> 5) 闪光继电器构成的闪光装置实验
6) 装设跳跃闭锁继电器的断路器控制回路实验
7) 方向距离?；ぜ岸慰刂苹芈肥笛?br /> 8) 自动装置实验
9) 三相一次重合闸装置实验
10) 自动重合闸前加速?；な笛?br /> 11) 自动重合闸后加速?；な笛?br /> 12) 备用电源自动投入实验
(四)微机线路、变压器?；な笛?br /> 1) 具有常规线路?；ず臀⒒；ち街止δ?br /> 2) 模拟系统最大、最小、正常运行方式实验
3) 模拟系统短路运行方式实验
4) 模拟系统短路?；ざ髑榭鍪笛?br /> 5) 低电压闭锁电流?；ぷ爸玫亩魇笛?br /> 6) 电流速断?；ち槊舳燃觳槭笛?br /> 7) 微机带时限电流速断?；な笛?br /> 8) 微机阶段式过流保护实验
9) 过负荷?；な笛?br /> 10) 低电压闭锁速断?；ち槊舳燃觳槭笛?br /> 11) 最大、正常、最小运行方式对?；ち槊舳扔跋焓笛?br /> 12) 零序电流?；な笛?br /> 13) 模拟变压器短路实验
14) 微机?；さ亩鞑问ㄊ笛?br /> 15) 模拟变压器的过流?；な笛?br /> （五）微机?；ぷ爸每⑸杓菩允笛椋ㄉ杓菩浴⒆酆闲允笛?，可进行二次开发）
六、装置的安全保护体系
1. 三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2. 控制屏电源由接触器通过起、停按钮进行控制。
3. 屏上装有两套电压型漏电?；ぷ爸煤鸵惶椎缌餍吐┑绫；ぷ爸茫刂破聊?、外或强电输出若有漏电现象，即告警并切断总电源，确保实验安全。
4. 单、三相调压器输出处设有过流?；ぷ爸?，相间、线间过电流或直接短路均能自动?；?。
5. 设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
6. 各种电源及各种仪表均有完善的?；すδ堋?/span>
