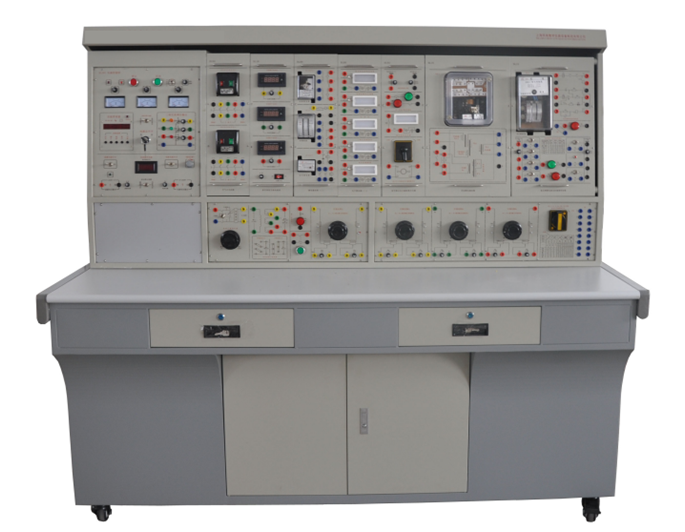

DYDL-JDB-1电力自动化及继电保护实验装置

一、概 述

       “电力自动化及继电?；な笛樽爸?rdquo;是综合了目前高等院校《继电?；ぁ?、《电气设备》、《自动装置》、《工厂供电》、《电力系统分析》等多门专业课程中的教学内容，结合生产实际应用和发展，设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电?；?、电气二次控制回路及自动装置等教学内容进行操作实验，能以真实直观的实验教学形式对学生进行专业技能训练。本装置的优点是设备器件利用率高，实验教学系统性强，占用实验场地少，性价比高等优点。

装置采用挂件式结构，可根据实验内容进行组合，安装使用方便。实验仪表精度高，具有数字化、智能化及人机对话等功能，用户根据需要进行选择。装置对控制屏及测量部件所涉及的电源、仪器仪表等均采取可靠的?；?，同时还设置了可靠的人身安全?；ぬ逑担苊庖蜓谑笛橹械奈蟛僮鞫斐墒笛橄低车乃鸹岛腿松砩撕?。

二、特 点

1.  综合性强　综合了目前国内各类院校中《电力自动化》及《继电?；ぁ返瓤纬痰氖笛橄钅?。

2.  适应性强　能满足各类院校《电力自动化》和《继电?；ぁ废喙乜纬痰氖笛榻萄б螅笛榈纳疃扔牍愣瓤筛菔导市枰髁榛畹髡?。本装置采用组件式挂箱结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3.  整套性强　该装置从仪器仪表、专用电源、继电器及其它实验部件到实验连接专用导线等均配套齐全，所提供部件的性能、规格等均能满足实验的需要。

4.  直观性强　各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确、操作、维护方便。

5.  科学性强　装置占地面积较少，节约了实验用房，减少基建投资；配套的继电器及其设备均采用电力系统自动化及继电保护装置中实际应用的现场设备，真实性强，并均经特殊设计。装置外形整齐美观，能改善实验环境；电力自动化及继电保护实验内容丰富，设计合理，除了加深理论知识外，还为学生走向社会，从事发电厂、变电所、工矿企业的供配电工作，继电?；は低车纳杓啤沧?、调试、检修等，打下良好的基础。测量仪表采用数字式、智能化及人机对话等相结合，能满足实验教学的需要，使实现装置测量手段的现代化；设有定时器报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。

6.  开放性强　控制屏供电隔离（浮地设计），并设有内、外电压型漏电?；ぷ爸?，确保操作者的安全；各电源输出均有监视及短路?；さ裙δ埽褂梅奖?；各测量仪表均有?；すδ堋Ｕ鬃爸镁纳杓?，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良。所有这些功能均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。

三、技术性能

1.  输入电源：三相四线　380V±10%　50Hz

2.  工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）  海拔＜4000m

3.  装置容量：＜1.5kVA

4.  外形尺寸：187cm×73cm×166cm

四、装置的配备及要求

本装置将实验所需的交流电源、高压直流电源、交流测量仪表、直流测量仪表、电子秒表、各种规格的负载电阻及各种规格的继电器等有机地结合在一起，配套齐全。用户不需要购买任何配套设备，即可完成所有实验。

本装置由控制屏、实验桌及实验组件等组成。采用不同的挂件组合即可完成不同的实验内容。

配备用电安全与触电急救虚拟仿真系统：软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，?；ぷ约海约笆煜じ髦值缙鹿什脑蚝痛淼缙鹿实氖涤貌僮鞔胧?，减少电气事故的发生。

配备维修电工电子电机与职业资格培训考评仿真软件：电工电子机械综合仿真实训软件：软件内容包含安全用电常识、电工工具、电工识图、电工仪表、电工照明电路、电机、变压器、低压电器、电拖、示波器、低频信号源、焊接工艺、SMT技术、电子产品制造过程、故障排除、连线、减速器三维拆装、轴系机构拆装（包括圆柱齿轮轴系、锥齿轮轴系蜗杆轴系等十多个实验）等?？?，学校可以根据学生学习进度选择相应的训练?？榻醒盗贰２⑶铱梢越械绻せ境Ｊ队氩僮鳎喊踩玫绯Ｊ?、常用电工工具、常用导线连接和手工焊接工艺。2、电工识图：介绍常用器件的电气符号、原理图绘制原则、分析方法、接线图绘制原则、相对编号法。3、电工仪表：介绍万用表、电能表、钳型电流表、兆欧表、直流电桥和配电板等常用电工仪表的外型、结构、面板和使用方法。4、照明电路安装：分别从器件、电路、原理、接线和排故五个方面介绍了荧光灯和两地控制灯的相关知识。5、低压电器：主要从外型、结构、原理、组装和检测等五个方面对交流接触器、继电器、常用闸刀开关、低压断路器、熔断器、起动器、主令电器等常用低压电器进行介绍。6、电机与变压器：主要讲解了三相异步电动机、单相异步电动机、伺服电机、步进电机、直流电机与变压器的外型、结构、装配与维修等知识。7、电动机控制：按照实际电路的开发流程来讲解常用的电动机控制方式。包括器件、原理、电路、布局、连线、运行、排故等内容。8、用户手册：指导用户本系统的使用方法。

教师教学设计系统（全室一套）：系统可以导入3DS、STL文件。并支持通过系统对此文件进行重新编辑，支持AC设置、CA设置、TA设置，将“AC设置”和“CA设置”中的动作进行串连，并可以设置每个动作的启停时间，同时还具备全部重置和全部删除功能?？梢酝ü教ㄅ涮譪ontrol将模型动画文件加载到课件上进行三维动画教学，实现课件中完全三维交互。该文件可支持PPT播放。

五、实验项目

1.  电磁型电流继电器和电压继电器实验

2.  电磁型时间继电器实验

3.  信号继电器实验

4.  DZ、DZB、DZS系列中间继电器实验

5.  6～10kV线路过电流保护实验

6.  低电压启动过电流保护及过负荷?；な笛?/span>

7.  BFY-12A晶体管负序电压继电器实验

8.  复合电压启动过电流?；な笛?/span>

9.  冲击继电器实验

10. 重复动作手动复归中央信号装置实验

11. 重复动作自动复归中央音响信号装置实验

12. 具有灯光监视的断路器控制回路实验

13. 具有灯光和音响监视的断路器控制回路实验

14. 闪光继电器构成的闪光装置实验

15. 装设跳跃闭锁继电器的断路器控制回路实验

16. 电流闭锁电压速断?；な笛?/span>

17. 发电机过电压?；な笛?/span>

18. DH-3型三相一次重合闸装置实验

19. 自动重合闸前加速保护实验

20. 自动重合闸后加速?；な笛?nbsp;

21. BCH-2差动继电器特性实验

22. 单侧电源辐射式输电线路三段式电流?；な笛?/span>

23. 过流?；び肴嘧远睾险⒆爸米酆鲜笛橛肟己?/span>

设计性实验

———由学生根据实验题目自行设计线路﹑自拟步骤自行接线，完成对学生的实验考核

24. 低电压启动过电流?；び胱远睾险?后加速)综合实验与考核

25. 复合电压启动过电流?；び胱远睾险?后加速)综合实验与考核

26. 电流闭锁电压速断保护与自动重合闸(后加速)综合实验与考核

27. 过电压?；び胱远睾险?后加速)综合实验与考核

28. 三段式电流保护与自动重合闸(后加速)综合实验与考核

29. 过电流?；び胱远睾险?前加速)综合实验与考核

30. 低电压启动过电流?；び胱远睾险?前加速)综合实验与考核

31. 复合电压启动过电流?；び胱远睾险?前加速)综合实验与考核

32. 电流闭锁电压速断?；び胱远睾险?前加速)综合实验与考核

33. 过电压?；び胱远睾险?前加速)综合实验与考核

34. 三段式电流保护与自动重合闸(前加速)综合实验与考核

35. 变压器差动?；な笛?/span>

六、装置的安全?；ぬ逑?/span>

1.  三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。

2.  控制屏电源由接触器通过起、停按钮进行控制。

3.  屏上装有两套电压型漏电?；ぷ爸煤鸵惶椎缌餍吐┑绫；ぷ爸?，控制屏内、外或强电输出若有漏电现象，即告警并切断总电源，确保实验安全。

4.  单、三相调压器输出处设有过流?；ぷ爸?，相间、线间过电流或直接短路均能自动?；?。

5.  设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。

6.  各种电源及各种仪表均有完善的?；すδ?。
