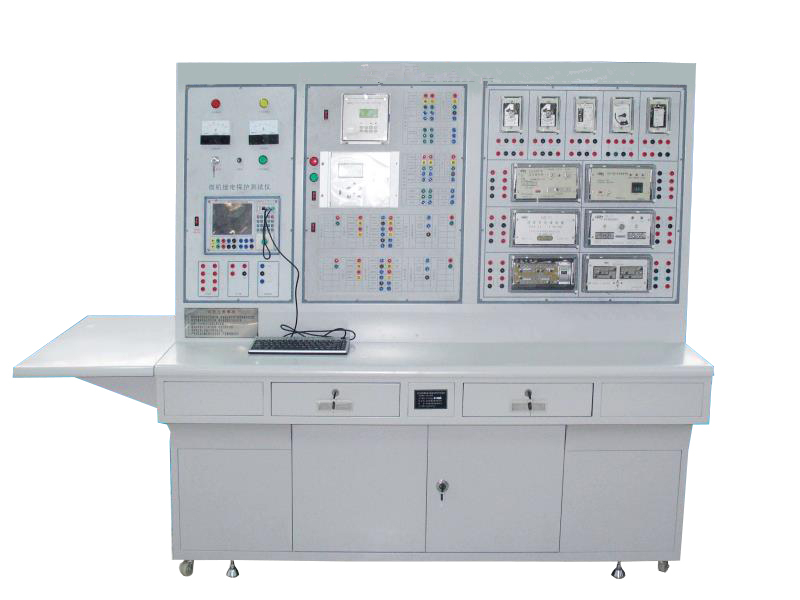

戴育教仪厂专业生产DYDQ-33数字式继电器及?；ぷ酆鲜匝樘╛数字继电器综合，我们生产的DYDQ-33数字式继电器及?；ぷ酆鲜匝樘╛数字继电器综合以高质量而闻名，并且都是经过技术人员长期钻研的成熟产品，如果教学设备出现问题我们都会在2小时内效应，如有必要，我们也将上门对DYDQ-33数字式继电器及?；ぷ酆鲜匝樘╛数字继电器综合进行维修。
1、基本参数
1) 型号：ZRDL-JD
2) 供电电源：三相五线供电380V，
3) 功率：不大于1KW；
4) 单面实训柜尺寸：2000mm*800mm*1600mm（长*宽*高，热镀锌板喷塑）
5) 防护等级：IP45
微机发电机?；は低?/strong>
技术要求
1. 装置采用许继集团生产的微机保护装置，该装置集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。
2. 采用32位DSP作为保护CPU，配置大容量的RAM和Flash Memory；数据运算、逻辑处理和信息存储能力强，可靠性高，运行速度快。
3. 采用16位A/D作为数据采集，数据采集每周24点，?；げ饬烤雀?。
4. 采用图形液晶，全中文显示菜单式人机交互；可实时显示各种运行状态及数据，信息详细直观，操作、调试方便。
5. 可独立整定8套?；ざㄖ?，定值区切换安全方便。
6. 大容量的信息记录：可保存不小于100个最近发生的历史报告,可带动作参数，掉电保持，便于事故分析。
7. 通信规约采用IEC-60870-5-103规约或MODBUS规约可选，设有双RS-485通信接口；组网经济、方便,可直接与微机监控或?；す芾砘ㄑ?。
8. 具有录波功能，装置记录?；ぬ⑶?周波，跳闸后6周波（每周波24点）的采样数据，?；ぬ⒑笊纤捅涞缯咀远髡?，也可以通过故障分析软件进行故障分析。
9. ?；こ隹诜绞娇梢园凑毡；づ渲?，出口设置方便灵活。
主要技术指标：
1、额定数据
1） 额定电源电压: DC220V
2） 额定交流电压：相电压100/
V
3） 额定交流电流：5A
4） 额定频率： 50Hz
5） 半周波： 100In
2、装置功耗
1) 交流电压回路： 每相不大于1VA；
2) 交流电流回路： In=5A时每相不大于1VA；In=1A时每相不大于0.5VA；
3) 零序电流回路: 1A；
?；さ缭椿芈罚? 正常工作时,不大于12W；?；ざ魇?不大于15W。
发电机?；な笛?/p>
* 励磁过流速断保护
* 励磁过流、过负荷保护
* 零序（方向）过流定子接地保护
* 转子接地?；?/p>
* 失磁?；?/p>
* 逆功率保护
* 负序过流?；?/p>
* 频率异常保护
* 复压（记忆）过流?；?
* 低电压（调相失压）?；?/p>
* 非电量保护
* 控制回路断线
微机变压器?；ぷ爸?/strong>
装置采用许继集团生产的微机变压器?；ぷ爸?/strong>，该装置集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。
2. 采用32位DSP作为?；PU，配置大容量的RAM和Flash Memory；数据运算、逻辑处理和信息存储能力强，可靠性高，运行速度快。
3. 采用16位A/D作为数据采集，数据采集每周24点，?；げ饬烤雀摺?/p>
4. 采用图形液晶，全中文显示菜单式人机交互；可实时显示各种运行状态及数据，信息详细直观，操作、调试方便。
5. 可独立整定8套保护定值，定值区切换安全方便。
6. 大容量的信息记录：可保存不小于100个最近发生的历史报告,可带动作参数，掉电保持，便于事故分析。
7. 通信规约采用IEC-60870-5-103规约或MODBUS规约可选，设有双RS-485通信接口；组网经济、方便,可直接与微机监控或?；す芾砘ㄑ?。
8. 具有录波功能，装置记录?；ぬ⑶?周波，跳闸后6周波（每周波24点）的采样数据，保护跳闸后上送变电站自动化主站，也可以通过故障分析软件进行故障分析。
9. ?；こ隹诜绞娇梢园凑毡；づ渲?，出口设置方便灵活。
基本参数
额定交流电流 n I ：5 A 或 1 A；
额定交流电压Un：线电压 100 V，相电压 100/ √3 V；
额定频率： 50 Hz。
以太网通信口：2 个；
RS-485 通讯接口：2 个。。
微机保护采样及录波频率2400Hz，系统频率跟踪范围40Hz～60Hz。
差流速断：不大于20 ms(1.5倍整定值)；
比率差动：不大于30 ms(2倍整定值)。
应用范围
微机变压器?；ぷ爸檬视糜?6kV 及其以上各种电压等级的变压器。
集成了一台变压器的全部电气量保护。可满足各种电压等级
不同接线方式变压器的双主双后配置及非电量类?；ね耆懒⒌呐渲靡?。
产品特点
基于高性能、高冗余的新一代硬件平台，可视化的逻辑开发工具实现?；ね该骰杓?，变动作特性原理使保护性能全面提升，装置内存的“日志系统”及“黑匣子”故障定位技术等是该?；ぷ爸玫闹饕氐?。
保护性能
（1）可靠的比率差动?；?/p>
采用多段、多折线的方法，能够快速切除区内严重故障，同时也保证轻微故障、复杂故障的灵敏度。采用长短数据窗结合的多重算法，大大提高软件的抗干扰能力。
（2）先进的励磁涌流判据
变压器空载合闸时采用相电流判别励磁涌流，避免了变压器相位补偿过程中其它相励磁涌流对本相励磁涌流的影响，涌流特点更加鲜明，差动?；じ涌煽?；采用独特的空投主变过程中故障识别技术，按相综合开放判据，在带故障空投时差动?；た煽焖俣?。
（3）可靠的TA 饱和判据
根据电流过零点时TA 退出饱和的物理特点，利用采样值差动作为TA饱和判据，大大提高差动保护的抗TA 饱和能力。发生外部故障，电流波形正常时间≧2.5ms 时，差动?；た煽坎晃蠖?。
（4）高灵敏度的增量差动?；?/p>
配置有增量差动?；ぃ皇芨汉傻缌饔跋?，灵敏度高，抗TA 饱和能力强，能够灵敏反应轻微匝间短路及绕组经高阻接地等故障。
（5）灵活的?；づ渲?/p>
程序?？榛杓疲；さ呐渲每筛萦没б?，利用专用配置工具进行灵活配置。
高性能、高冗余的新一代软、硬件平台
（1） 高性能、高可靠性硬件结构
采用3 个CPU 并行工作的硬件结构，采用32 位高性能DSP处理器、32 位逻辑处理器和16 位的高速AD，?；こ隹谔⒉捎?ldquo;启动＋保护动作”的方式，杜绝?；ぷ爸糜布收弦鸬奈蠖?。
（2）强抗干扰能力
软硬件设计上采取充分的抗干扰措施，6U 全封闭机箱，整体面板，强弱电严格分开，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。
强大的自检功能完善的A/D采样回路自检能避免A/D 采样出错导致的装置误动；开出回路自检可以准确检测任一路开出回路断线或开出击穿故障，发出告警并可靠闭锁?；?；定值自检能够检测定值存储区出错、定值越限等；具备＋5V、±15V 电源自检功能，当电源电压不正常时，装置发告警信息，并闭锁?；ぁ?/p>
（3）可视化的逻辑开发
可视化的逻辑开发工具，在开发环境下所有的保护逻辑都是由不同可视化的柔性继电器组成，实现微机?；さ耐耆该骰杓?。
变压器主?；?/strong>
1）比率差动?；?；
2）差流速断保护；
3）高压侧 TA 断线；
4）零序电压保护；
5）高压侧 TV 断线；
6）高压侧复合电压；
7）高压侧过流 I 段?；?；
8）高压侧过流 II 段?；?；
9）高压侧负序过流?；?；
10）高压侧过负荷?；ぃ?/p>
11）起动通风；
12）低压侧过流 I 段?；?；
13）低压侧过流 II 段保护；
14）低压侧过流 III 段?；ぃ?/p>
15）低压侧负序过流?；ぃ?/p>
16）低压侧过负荷?；?；
17）零序 电流?；?；
18）低压侧 TV 断线；
19）低压侧复合电压。
微机线路保护装置
技术要求
1) 装置采用许继集团生产的微机变压器?；ぷ爸?/strong>，该装置集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。
2) 采用32位DSP作为?；PU，配置大容量的RAM和Flash Memory；数据运算、逻辑处理和信息存储能力强，可靠性高，运行速度快。
3) 采用16位A/D作为数据采集，数据采集每周24点，?；げ饬烤雀?。
4) 采用图形液晶，全中文显示菜单式人机交互；可实时显示各种运行状态及数据，信息详细直观，操作、调试方便。
5) 可独立整定8套?；ざㄖ?，定值区切换安全方便。
6) 大容量的信息记录：可保存不小于100个最近发生的历史报告,可带动作参数，掉电保持，便于事故分析。
7) 通信规约采用IEC-60870-5-103规约或MODBUS规约可选，设有双RS-485通信接口；组网经济、方便,可直接与微机监控或保护管理机联网通讯。
8) 具有录波功能，装置记录?；ぬ⑶?周波，跳闸后6周波（每周波24点）的采样数据，?；ぬ⒑笊纤捅涞缯咀远髡?，也可以通过故障分析软件进行故障分析。
9) ?；こ隹诜绞娇梢园凑毡；づ渲?，出口设置方便灵活。
主要技术指标：
1、额定数据
额定电源电压: DC220V
额定交流电压：相电压100/
V
额定交流电流：5A
额定频率：50Hz
半周波：100In
2、装置功耗
1、交流电压回路： 每相不大于1VA；
2、交流电流回路： In=5A时每相不大于1VA；In=1A时每相不大于
0.5VA；
3、零序电流回路: 1A；
4、?；さ缭椿芈罚? 正常工作时,不大于12W；保护动作时,不大于15W。
3、环境条件
环境温度
工作： -25℃～+55℃。
储存：-25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。
相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50％。
大气压力：80kPa～110kPa（相对海拔高度2km以下）。
4、抗干扰性能
1) 脉冲群干扰试验：能承受GB/T14598.13－1998规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰试验。
2) 快速瞬变干扰试验：能承受GB/T14598.10－1997第四章规定的严酷等级为Ⅳ级的快速瞬变干扰试验。
3) 辐射电磁场干扰试验：能承受GB/T14598.9－1995第四章规定的严酷等级为Ⅲ级的辐射电磁场干扰试验。
4) 静电放电试验：能承受GB/T14598.14-1998中4.1规定的严酷等级为Ⅲ级的静电放电试验。
5) 电磁发射试验：能承受GB/T14598.16－2002中4.1规定的传导发射限值及4.2规定的辐射发射限值的电磁发射试验。
6) 工频磁场抗扰度试验：能承受GB/T17626.8－1998第5章规定的严酷等级为Ⅳ级的工频磁场抗扰度试验。
7) 脉冲磁场抗扰度试验：能承受GB/T17626.9－1998第5章规定的严酷等级为Ⅳ级的脉冲磁场抗扰度试验。
8) 阻尼振荡磁场抗扰度试验：能承受GB/T17626.10－1998第5章规定的严酷等级为Ⅳ级的阻尼振荡磁场抗扰度试验。
9) 浪涌抗扰度试验：能承受IEC 60255-22-5:2002第4章规定的严酷等级为Ⅳ级浪涌抗扰度试验。
10) 传导骚扰的抗扰度试验：能承受IEC 60255-22-6:2001第4章规定的射频场感应的传导骚扰的抗扰度试验。
11) 工频抗扰度试验：能承受IEC 60255-22-7:2003第4章规定的工频抗扰度试验。
5、绝缘性能
1) 绝缘电阻：各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ。
2) 介质强度：装置通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)的交流电压,历时1min的检验无击穿或闪络现象；其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受50Hz、2kV(有效值)的交流电压,历时1min的检验无击穿或闪络现象。
3) 冲击电压：装置通信回路和24V等弱电输入输出端子对地,能承受1kV(峰值)的标准雷电波冲击检验；其各带电的导电端子分别对地,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5kV(峰值)的标准雷电波冲击检验。
6、机械性能
1) 振动响应：装置能承受GB/T 11287-2000中4.2.1规定的严酷等级为I级振动响应检验。
2) 冲击响应：装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为I级冲击响应检验。
3) 振动耐久：装置能承受GB/T 11287-2000中4.2.2规定的严酷等级为I级振动耐久检验。
4) 冲击耐久：装置能承受GB/T 14537-1993中4.2.2规定的严酷等级为I级冲击耐久检验。
5) 碰撞：装置能承受GB/T 14537-1993中4.3规定的严酷等级为I级碰撞检验。
7、?；ざㄖ嫡ǚ段Ъ拔蟛?/p>
定值整定范围
交流电压： 4V～100V；
交流电流： 0.1In～20In；
定值误差
电流：< ±2.5%。
电压： < ±2.5%。
8、延时整定范围及误差
定时限在0s～2s(含2s)范围内不超过40ms，2s～100s范围内不超过整定值的±2％；
反时限在0s～2s(含2s) 范围内不超过±100ms,2s以上不超过理论值的±5%。
9、测量精度
1) 各模拟量的测量误差不超过额定值的±0.2%；
2) 功率测量误差不超过额定值的±0.5%；
3) 开关量输入电压（DC220V/110V/24V），分辨率不大于2ms；
4) 脉冲量输入电压DC 24V，脉冲宽度不小于10ms；
5) 有功、无功电度不超过±1%；
6) 频率测量误差不超过±0.02Hz；
7) 直流模拟量输入范围：0V～5V；
8) 直流基本误差：不超过额定值的±0.5%（外接温度变送器时，温度测量误差±2℃）。
10、节点容量
1) 出口跳合闸触点
在电压不大于250V，电流不大于1A，时间常数L/R为5ms±0.75ms的直流有感负荷电路中，触点断开容量为50W，长期允许通过电流不大于5A。
2) 出口信号及其它触点
在电压不大于250V，电流不大于0.5A，时间常数L/R为5ms±0.75ms的直流有感负荷电路中，触点断开容量为20W，长期允许通过电流不大于3A。
3.1详细技术参数：
额定直流电压: 220V
额定交流数据： 相电压 100/
V
零序电压 100V
交流电流 5A或1A(订货注明)
零序电流 1A
额定频率 50Hz
实训项目
1. 两段电流?；?/p>
2. 三段电流电压方向?；?/p>
3. 过流加速?；ぃㄇ凹铀?、后加速可?。?/p>
4. 三段相间距离
5. 三段接地距离
6. 零序电流
7. 三段零序电流
8. 零流加速保护
9. 三相一次重合闸
10. 过负荷?；?/p>
11. 低电压?；?/p>
12. TV断线检测
13. 手合同期
14. 低周减载
15. 无故障快速复归
16. 断路器失灵
常规继电器配置
微机多功能继电保护实训装置可完成常规电磁式继电器特性?；な笛榧拔⒒痰绫；な笛?，该实验装置实验项目安全可靠，完全按照供配电系统实际运行要求设计，操作规程符合电力系统二次?；げ僮鞴娣?。
技术指标
1.装置输入额定数据
a. 单相交流工作电压：220V；
b. 额定频率：50Hz～60Hz；
c. 电源电压：直流或交流， 220V或110V。
2.装置输出数据
a. 四相交流电压源和三相交流电流源，每相电压、电流源可分别构成独立的回路；
b. 频率：50Hz.
3.环境条件
a. 环境温度：工作：-25℃～+55℃；
储存：-25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。
b. 相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表
面不凝露。最高温度为+40℃时，平均最大湿度不超过50％；
c. 大气压力：80 kPa～110kPa（相对海拔高度2km以下）；
d. 防护等级：IP41。
4.装置工作范围及误差
输出电流范围：0～30A ，误差不超过±0.5%；
5.绝缘性能
绝缘电阻：装置所有电路与外壳之间绝缘电阻在标准实验条件下，不小于100MΩ。
介质强度：装置所有电路与外壳的介质强度能耐受交流50Hz，电压2KV(有效值)，历时1min试验，
而无绝缘击穿或闪络现象。当复查介质强度时，试验电压值为规定值的75%。
6.冲击电压
导电部分对外露的非导电金属部分及外壳之间，在规定的试验大气条件下，能耐受幅值为5KV的标准雷电波短时冲击检验。
7.抗干扰能力
a.装置能承受GB/T14598.13规定的频率为1MHz及100KHz衰减振荡波（第一个半波电压幅值共模为2.5KV，差模为1KV）脉冲干扰试验；
b.装置能承受GB/T14598.14规定的严酷等级为Ⅳ级的静电放电干扰试验；
c.装置能承受GB/T14598.9规定的严酷等级为Ⅲ级的辐射电磁场干扰试验；
d.装置能承受GB/T14598.10规定的严酷等级为Ⅳ级的快速瞬变干扰试验。
8.机械性能
工作条件：装置能承受严酷等级为１级的振动响应、冲击响应检验；
运输条件：装置能承受严酷等级为１级的振动耐久、冲击耐久及碰撞检验。
实验台主要元件配置
电流继电器
电压继电器
时间继电器
中间继电器
功率方向继电器
重合闸继电器
差动继电器
信号继电器
冲击继电器
微机继电?；ぷ爸?/p>
隔离变压器
模拟电力系统三相线路故障发生器
常规继电器特性试验项目
a 电流继电器特性试验
b 电压继电器的过电压，欠电压特性试验
c 功率继电器功率方向特性试验
d 重合闸继电器特性试验
e 差动继电器差动?；ざ魈匦允匝?/p>
f 信号继电器动作特性实验
g 冲击继电器动作特性实验
h 时间继电器动作特性试验
I 中间继电器动作特性试验
友情提示：
1、货品验收：您收货时请检查货品外观，核实DYDQ-33数字式继电器及保护综合试验台_数字继电器综合的数量及配件，拒收处于受损状态的DYDQ-33数字式继电器及?；ぷ酆鲜匝樘╛数字继电器综合；
2、质保：戴育教仪厂将为您提供售后服务内的质保条件和质保期，在质保范围内提供对DYDQ-33数字式继电器及?；ぷ酆鲜匝樘╛数字继电器综合的免费维修，超出条件承诺时提供对DYDQ-33数字式继电器及?；ぷ酆鲜匝樘╛数字继电器综合的有偿维修；
3、货期：DYDQ-33数字式继电器及保护综合试验台_数字继电器综合的发货期为参考值，如您需要了解DYDQ-33数字式继电器及?；ぷ酆鲜匝樘╛数字继电器综合的精确货期，请与戴育教仪厂的销售人员联系；
4、如您对DYDQ-33数字式继电器及保护综合试验台_数字继电器综合有任何疑问，请致电：15221333755 ，我们将由专业人士为您解答相关的咨询。
